D-sub、Micro-D与Nano-D连接器：技术演进与应用
从D-sub到微型化连接器的发展
在电子设备的发展过程中，连接器始终承担着电源、信号以及数据在不同模块之间可靠传输的重要任务。随着航空电子、工业控制、计算机以及航天设备不断向小型化和高集成度发展，连接器也经历了从传统多芯结构向高密度、轻量化和高可靠性方向演进的过程。D-sub、Micro-D和Nano-D正是这一发展路径中具有代表性的三类矩形连接器。
D-sub连接器诞生于20世纪50年代。ITT Cannon的资料显示，Cannon工程师于1952年为航空无线电系统开发了D-subminiature连接器，其设计目标是在当时的技术条件下，用更小、更轻的矩形连接器替代体积较大的传统连接方案。其外部金属壳体具有近似D形的不对称结构，可以帮助连接器确定正确的插接方向，同时提供机械保护，并在合理的屏蔽结构下参与电磁屏蔽。
随着电子系统集成度提高，标准D-sub所占空间逐渐成为部分航空航天和高密度设备设计中的限制因素。在此基础上，更小型的Micro-D和Nano-D连接器逐渐发展起来。它们并不是简单地将D-sub按比例缩小，而是在接触件结构、绝缘材料、机械设计、端接方式以及加工精度等方面进行了相应改变，以适应更小的空间和更严格的环境要求。
D-sub：经典的矩形连接器平台
标准密度D-sub最显著的结构特征，是带有极化作用的D形金属外壳以及排列在内部的多组针、孔接触件。典型产品的接触中心距约为2.77 mm（0.109 in），目前仍可以在工业控制、通信设备、测试仪器以及部分航空电子系统中看到这种结构。TE Connectivity现有标准密度D-sub产品的技术参数也给出了2.77 mm的中心距。
图1
军用和高可靠性D-sub产品的重要规范之一是MIL-DTL-24308。美国DLA目前将其定义为一种带极化壳体的矩形微型电连接器规范，并覆盖压接、焊接和绝缘位移等不同接触件及安装方式。该规范目前仍处于有效状态，因此D-sub并不是已经退出工业应用的“老接口”，而是一种经过长期工程验证、仍然存在明确应用范围的连接器平台。
D-sub的优势主要来自成熟的结构、高机械强度以及较丰富的规格体系。较大的接触间距也意味着端子、线缆和装配过程相对容易处理，因此在设备空间并不十分敏感、同时要求连接可靠和维护方便的场合，D-sub依然具有较高的工程价值。
需要注意的是，人们熟悉的RS-232串口只是D-sub的一种应用方式，D-sub本身并不是某种通信协议。相同的D形连接器结构可以用于数字信号、模拟信号以及部分电源和混合信号传输，因此在讨论连接器时，应区分机械接口形式与具体电气协议。
Micro-D：面向高密度和轻量化的进一步缩小
Micro-D属于微型矩形连接器，其典型接触中心距缩小至1.27 mm（0.050 in），约为标准密度D-sub的一半。MIL-DTL-83513是这一类高可靠Micro-D连接器的重要规范，目前DLA仍将其列为有效的矩形微型连接器标准。Glenair等MIL-DTL-83513产品所采用的Micro-D接触件也明确排列在0.050 in中心距上。
图2
中心距缩小带来的直接结果，是在相近连接数量下能够显著减小连接器占用空间和重量。不过，尺寸缩小并不是没有代价。随着端子尺寸降低，连接器对加工精度、接触件弹性、绝缘材料稳定性以及装配工艺提出了更高要求。尤其是在航空航天、导弹、卫星以及其他振动和冲击环境中，小型连接器不仅需要实现电气导通，还需要避免机械扰动造成瞬时接触异常。
部分高可靠Micro-D采用TwistPin接触技术。以Glenair的相关产品为例，其TwistPin由多股铍铜丝组成，官方资料描述为七股接触丝与配套插孔形成接触，用于获得较低接触电阻以及良好的振动和冲击性能。这里需要特别注意，TwistPin是一种具体的高可靠接触系统，并不意味着所有Micro-D都必须采用完全相同的接触结构。
因此，从D-sub向Micro-D的发展，本质上不仅是尺寸由大变小，而是连接器设计目标由“通用、坚固、易于制造”进一步向“高密度、轻量化和严苛环境可靠性”延伸。
Nano-D：0.635 mm级高密度连接
当电子设备进一步向微型化发展时，Micro-D所占空间仍可能无法满足部分高密度系统需求，Nano-D由此成为更进一步的微型化方案。MIL-DTL-32139规定的纳米型矩形连接器，同行接触中心距为0.025 in，也就是约0.64 mm。美国DLA对该规范的定义明确指出，这类连接器主要面向需要极高封装密度的电子组件。

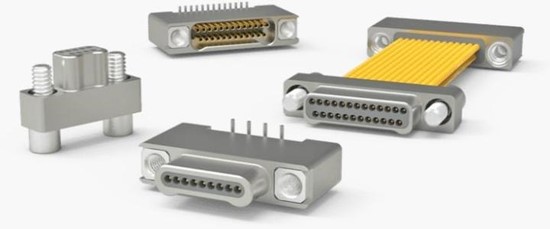

图3
以实际Nano-D产品为例，Omnetics的相关系列采用约0.025 in（0.64 mm）中心距，并提供符合MIL-DTL-32139要求的产品。与标准D-sub相比，其接触密度大幅提高，因此能够在有限PCB面积和设备空间内提供更多连接通道。
但是，将接触间距缩小到0.635 mm级之后，连接器设计中的许多问题都会更加突出。端子尺寸进一步降低，对金属材料弹性、加工公差和镀层质量提出更严格要求；绝缘结构变薄后，需要更加精确地控制绝缘距离和材料尺寸稳定性；同时，线缆尺寸、焊接和压接工艺、PCB布局以及装配操作空间也都需要同步缩小。因此，Nano-D的技术价值不仅体现在“体积更小”，更重要的是能够在极有限的空间内仍然保持可验证的机械和电气性能。
不同Nano-D产品的重量、耐振动能力、插拔寿命和工作温度存在较大差异，因此不能简单认为所有Nano-D都具有固定的“减重90%”或者某个统一的抗冲击能力。例如Omnetics某些MIL-DTL-32139系列产品给出的性能包括100 g冲击、20 g振动以及至少200次插拔，而其他面向不同环境和设计目标的产品可能采用完全不同的指标。
接触件技术是微型化可靠性的关键
无论D-sub、Micro-D还是Nano-D，真正完成电信号传输的是内部接触系统。连接器持续微型化之后，接触件的重要性反而进一步提高，因为尺寸越小，允许的几何偏差越小，接触压力、材料弹性和表面状态对接触电阻的影响也越明显。
传统D-sub存在冲压成形和机加工等不同接触件结构，插针和插孔的材料也会根据产品等级和用途采用黄铜、铜合金或铍铜等材料。例如TE部分D-sub产品的接触件基材明确包括黄铜和铍铜，并在接触区域进行镀金处理。由此可见，并不能把“所有D-sub、Micro-D和Nano-D的触点均采用铍铜并统一镀50微英寸金层”作为整个行业的通用规律，具体材料和镀层厚度必须依据产品规范确定。
Micro-D和Nano-D由于尺寸更小、高可靠应用比例较高，更常见精细化的弹性接触系统。例如TwistPin通过多股细丝形成具有弹性的针端结构，而其他厂家也发展了自身的微型弹性接触系统。其共同目标都是在有限空间内维持足够的接触力、低而稳定的接触电阻，并提高对振动、冲击和重复插拔的适应能力。
因此，评价微型连接器不能只看针脚数量和外形尺寸，还应关注接触件设计、接触材料、镀层体系以及制造一致性。对于航空航天等高可靠应用，还需要进一步考察规范规定的振动、冲击、温度循环、绝缘电阻、耐电压和机械寿命等指标。
材料工程如何支撑连接器持续微型化
连接器尺寸不断缩小以后，材料的选择也随之变得更加重要。连接器通常由外壳、绝缘体、接触件以及固定和端接结构组成，每一种材料承担的作用不同。
外壳需要提供结构支撑、定位和环境防护。标准工业D-sub中可以看到钢制等金属外壳，而Micro-D和Nano-D为了减轻重量，则常采用铝合金，同时也存在不锈钢以及针对特殊应用的其他材料方案。例如Omnetics的Nano-D系列提供铝合金、不锈钢以及部分钛合金外壳选项，表面处理也可以根据环境要求采用化学镀镍、阳极氧化等不同方案。
接触件则需要兼顾导电性能和机械弹性，因此铜及铜合金是重要的基础材料，其中铍铜在高弹性微型接触结构中较为常见。接触区域通常还会采用金等金属镀层，以降低接触界面氧化和腐蚀对长期电气性能的影响。不过，不同产品对于底镀层、金层厚度以及局部镀覆方式的要求并不相同，必须根据额定插拔次数、环境等级和具体产品规范确定。
绝缘材料除了需要提供电气隔离，还必须具有足够的尺寸稳定性和耐温能力。在Nano-D等极小间距连接器中，液晶聚合物（LCP）、PEEK等高性能工程材料都可以出现在具体产品设计中。尺寸越小，绝缘材料在温度变化后的尺寸稳定性以及精密成形能力就越重要。
从“更小”到SWaP优化
D-sub、Micro-D和Nano-D的发展可以看作连接器技术不断追求高密度化的过程，但真正推动Micro-D和Nano-D应用的并不仅仅是尺寸缩小。在航空航天、无人系统和便携式设备中，经常需要同时控制Size、Weight and Power，即尺寸、重量和功耗，通常简称SWaP。
连接器本身并不主动消耗明显功率，但它会影响设备尺寸、线束重量、接触电阻以及整机布局。通过降低连接器尺寸和重量，可以减少线束系统占用空间，为其他电子模块留下更大的设计余量。不过，连接器越小，对制造精度和系统装配的要求通常越高，成本也可能随之增加。
因此，在一般工业设备中，如果安装空间充足，标准D-sub往往仍然是一种成熟且经济的方案；当系统对尺寸和重量更加敏感时，可以考虑Micro-D；而当PCB和整机空间高度受限、连接密度成为核心约束条件时，Nano-D才会表现出更明显的优势。连接器选型应该建立在具体的机械空间、电气性能、环境等级、维护需求和成本约束之上，而不是简单遵循“越小越先进”的原则。
小结
从20世纪50年代出现的D-sub，到1.27 mm中心距的Micro-D，再到约0.635 mm中心距的Nano-D，矩形连接器的技术演进反映了电子系统从传统设备向高密度、小型化和轻量化发展的趋势。D-sub凭借成熟的结构和较好的机械可靠性，至今仍然活跃于工业与专业设备；Micro-D通过显著提高接触密度，在航空航天及高可靠电子系统中得到广泛应用；Nano-D则进一步压缩连接空间，为高度集成的电子系统提供更多设计可能。
但连接器微型化并不是简单的几何尺寸缩放。随着针脚间距减小，接触件弹性、材料性能、镀层质量、绝缘结构和加工精度都会成为更加关键的可靠性因素。D-sub、Micro-D与Nano-D之间也不存在简单的替代关系，而是分别对应不同的空间、环境、可靠性与成本要求。
从工程应用角度看，真正合理的连接器设计并不是追求最小尺寸，而是在连接密度、机械强度、电气性能、环境可靠性、装配工艺和成本之间取得平衡。也正是这种不断变化的工程需求，推动D形矩形连接器从经典D-sub持续演进到Micro-D和Nano-D，并形成今天覆盖工业、航空航天、高可靠电子设备等多个领域的完整技术体系。
