FPC连接器：结构、类型与使用要点
随着电子设备不断向轻薄化、小型化和高集成度发展，传统线束在有限空间内布线时往往受到体积、弯曲半径和连接方式的限制。FPC和FFC具有轻薄、柔性好、布线灵活等特点，因此被广泛应用于显示模组、摄像头、控制板以及其他空间受限的电子设备中。为了使这类柔性线路与PCB之间形成稳定、可拆卸的电气连接，FPC连接器成为电子系统中常见的一类板级连接器。
FPC连接器虽然体积通常较小，但其可靠性直接关系到信号和电源能否稳定传输。连接器的端子间距、接触方向、锁紧结构以及适配FPC厚度等参数如果选择不当，都可能造成接触不良、插拔异常甚至连接失效。因此，理解FPC、FFC以及连接器本身的结构和分类方式，是正确选型和使用FPC连接器的基础。
FPC、FFC与FPC连接器
FPC是Flexible Printed Circuit的缩写，即柔性印刷电路。它通常以聚酰亚胺等柔性绝缘材料作为基材，在其上形成铜导体线路，因此既能够承担电气连接，也可以根据产品需要设计线路走向、焊盘以及局部加强结构。与普通刚性PCB相比，FPC能够在一定范围内弯曲，更适合空间紧凑或者不同部件之间存在相对位置变化的电子产品。

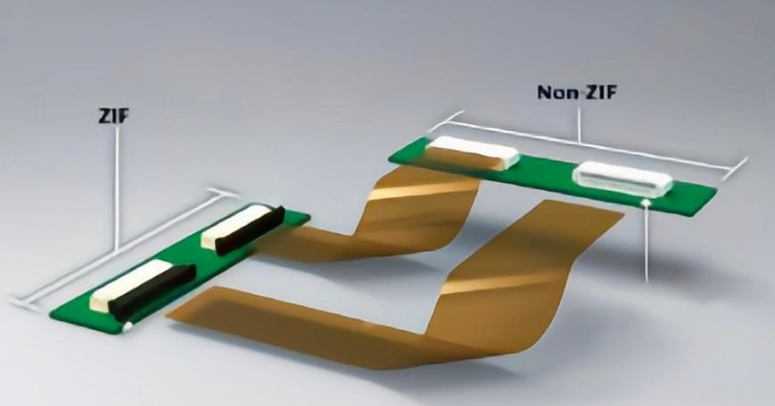

图一

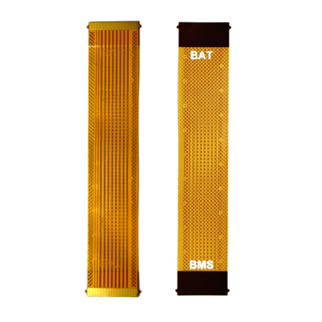

图二
FFC是Flexible Flat Cable的缩写，即柔性扁平电缆。它通常由多根平行排列的扁平导体与绝缘材料组成，结构相对规则，主要用于两个电路模块之间的电气连接。FPC和FFC在外观上有时比较接近，但二者并不是完全相同的产品。FPC本质上属于柔性印刷电路，可以根据设计形成较复杂的线路图形；FFC则更接近规则排列的柔性电缆，主要用于点到点连接。

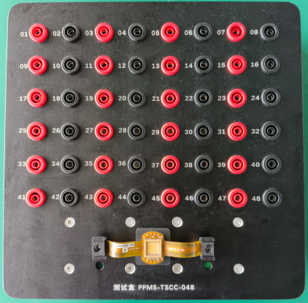

图三
FPC连接器则是用于实现FPC或FFC与PCB之间电气连接的一类连接器。安装后，FPC或FFC端部裸露的导电区域与连接器内部端子接触，再由连接器自身的保持或锁紧机构维持稳定的接触压力，从而形成可靠的电气通路。实际应用中，很多连接器既可以连接规定规格的FPC，也可以用于相应规格的FFC，因此也常被称为FFC/FPC连接器。
FPC连接器的基本结构
典型的FPC连接器主要由接触端子、绝缘塑胶体、锁紧机构以及用于增强PCB固定强度的焊接片等部分组成。不同厂商、不同系列产品在结构尺寸和外形上会有所不同，但各部件承担的基本功能具有较高的一致性。
接触端子是实现电气连接的核心部件。当FPC插入连接器后，其端部导电区域会与端子的弹性接触部位贴合，并依靠端子自身的弹性力维持稳定的机械接触和电气导通。端子通常采用具有良好导电性和弹性的铜合金材料制造，例如磷青铜等，并根据产品对接触电阻、耐腐蚀性和使用寿命的要求，在接触区域采用镀金、镀锡或其他适合的表面处理方式。具体端子材料和镀层方案需要根据不同产品规格确定。
塑胶体主要承担端子定位、电气绝缘和整体结构支撑作用。由于FPC连接器的端子间距通常较小，塑胶体内部需要形成规则而精确的隔离结构，使多个端子按照规定间距排列，同时保证相邻回路之间的绝缘性能。LCP液晶聚合物、PA等工程塑料都可以用于连接器绝缘结构，其中材料的耐热性、机械强度、尺寸稳定性以及加工性能都会影响连接器最终的结构设计和应用环境。
连接器两侧或底部还可能设置金属焊接片，其主要作用是增强连接器本体与PCB之间的机械固定，降低FPC插拔或者外力作用直接传递到信号端子焊点的风险。对于具有锁紧机构的连接器，还会设置翻盖、滑块或其他形式的锁紧部件。当FPC正确插入后，锁紧机构能够将FPC保持在规定位置，并使导电区域与端子之间维持设计所需的接触压力。
FPC连接器的间距与接触形式
端子间距是FPC连接器选型中的基础参数之一，通常指相邻两个触点中心之间的距离。常见规格包括0.3 mm、0.5 mm、0.8 mm和1.0 mm等，其中0.5 mm间距在小型电子设备中较为常见。随着端子间距减小，相同宽度范围内可以布置更多电气回路，有利于提高连接密度，但与此同时，也会对连接器制造精度、PCB焊盘设计以及FPC尺寸公差提出更高要求。
需要注意的是，FPC连接器并不只有上述几种端子间距。不同产品系列可能采用不同的中心间距，因此在实际设计和选型过程中，不能仅根据“常用规格”进行判断，而应该以具体连接器的技术参数为准，同时核对FPC端子间距、回路数量、插入端宽度和厚度等关键尺寸。如果连接器与FPC在间距或尺寸方面不匹配，即使能够勉强插入，也可能造成端子错位、接触不良或者机械损伤。
除了端子间距之外，FPC导电面的方向也是连接器选型过程中容易忽视的重要因素。按照FPC插入后导电面与端子的接触位置，可以形成上接触、下接触以及部分双面接触等不同结构。这里的“上接触”和“下接触”主要描述FPC导电区域与连接器接触端子的相对方向，而不能简单理解为某一种结构具有更高的连接可靠性。

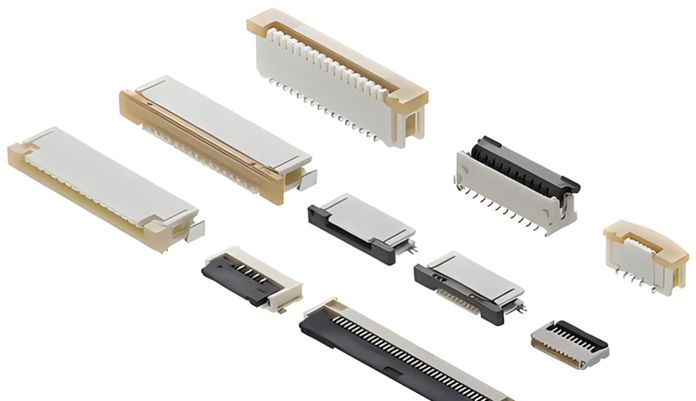

图四
以安装在PCB上的卧式连接器为例，如果FPC插入后裸露的导电区域朝向远离PCB的一侧，就需要选择与这一方向相匹配的接触结构；如果导电面朝向PCB，则需要使用对应的另一种接触形式。实际选型时，应结合FPC的导电面方向、出线方向、PCB布局以及设备内部空间综合判断，避免连接器安装后出现FPC反折或无法正确接触的问题。
ZIF与Non-ZIF连接方式
按照FPC插入和保持方式的不同，连接器还可以分为ZIF和Non-ZIF等结构。这两类连接器在FPC插入方式、锁紧结构和使用特点方面存在一定差异。
ZIF是Zero Insertion Force的缩写，即零插入力结构。所谓“零插入力”，主要是指在锁紧机构处于开启状态时，FPC可以在很小的机械阻力下插入连接器，而不是指整个安装过程中完全不存在机械作用力。FPC正确插入到规定位置后，再通过翻盖、滑块或其他锁紧机构完成固定，使连接器端子与FPC导电区域建立稳定的接触压力。
由于FPC插入过程中不需要通过较大的摩擦力强行进入端子接触区域，ZIF结构可以降低柔性线路端部在装配过程中受到机械磨损或变形的风险。因此，这类结构在小型化、高密度电子设备中具有较广泛的应用。
翻盖式和滑动式是比较常见的锁紧结构。翻盖式通常通过旋转锁盖实现开启和锁紧，操作过程较为直观；滑动式则通过沿一定方向移动锁紧部件实现FPC固定。不同结构对连接器周围的操作空间、FPC插入方向和装配流程具有不同要求，因此实际选择时需要结合整机结构进行判断。
Non-ZIF连接器通常没有与典型ZIF结构相同的独立开合锁紧机构，FPC插入过程中需要克服一定的端子接触力或摩擦阻力，并依靠连接器自身的结构保持FPC。其结构相对简单，但对FPC厚度、尺寸和插入状态的匹配同样具有明确要求。如果FPC过厚、端部变形或者插入方向不正确，可能造成插入力异常，甚至损伤端子或FPC导电区域。

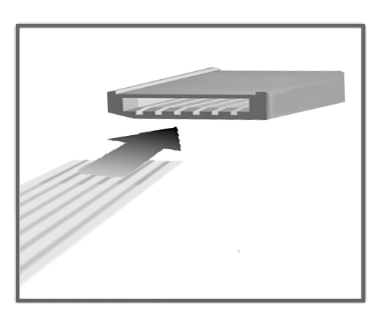

图五

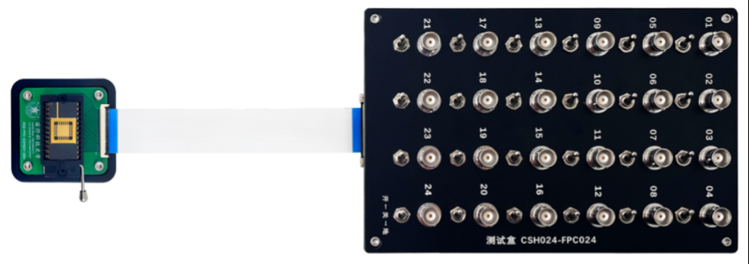

图六
ZIF和Non-ZIF并不能简单按照“哪一种更可靠”进行划分。实际连接可靠性还取决于端子设计、FPC匹配程度、锁紧结构、插拔次数、设备振动环境以及装配质量等多种因素。因此，在需要频繁拆装的设备中，应特别关注连接器规格中规定的机械寿命和允许插拔次数，而不能仅根据ZIF或Non-ZIF名称判断连接器的耐久性能。
FPC连接器使用中的常见问题
FPC连接器在实际设备中出现的故障，很多并不是连接器本体完全损坏，而是由接触区域污染、FPC尺寸不匹配、端部变形或者锁紧机构状态异常等因素引起。其中，接触不良和插拔力异常是较为常见的两类问题。
接触不良可能表现为信号间歇性中断、接触电阻异常，或者设备在振动、移动后出现工作状态不稳定。出现这类问题时，需要首先检查FPC端部导电区域是否存在污染、氧化、划伤或者明显翘曲，同时检查连接器端子是否存在变形、污染以及接触压力不足等情况。对于允许清洁的FPC接触区域，可以按照相应产品和生产工艺要求采用适合电子零部件的清洁方式进行处理。IPA异丙醇是电子装配中常见的清洁介质之一，但实际使用时仍需要考虑材料兼容性、浓度、残留物控制以及产品制造商的相关要求。
插拔力异常则通常与FPC尺寸、连接器结构以及装配方式是否匹配有关。如果FPC插入端过厚、加强结构厚度超过连接器允许范围，或者FPC端部发生弯曲，就可能导致插入困难，严重时甚至损坏端子或锁紧机构。相反，如果FPC厚度不足、没有插入规定位置、锁扣未完全闭合或者锁紧机构已经损伤，则可能出现保持力不足和连接松动。
发生插拔异常时，应优先核对连接器规格中规定的FPC厚度、端子间距、插入深度和操作方式，而不应通过人为增加插入力解决问题。对于这类精密连接器，也不建议在没有明确工艺要求或制造商许可的情况下自行加入润滑剂，因为不适合的润滑介质可能污染FPC接触区域、改变端子的实际接触状态，进而影响长期电气可靠性。
FPC连接器选型应综合考虑哪些因素
FPC连接器虽然尺寸较小，但实际选型并不能只关注端子间距和针数。首先需要确保连接器与FPC在端子间距、回路数量、导电面方向以及插入端厚度等基本尺寸上正确匹配，同时还需要考虑连接器安装方向、PCB占用空间以及设备内部FPC的走线路径。对于高度空间受限的电子产品，还需要关注连接器本身的安装高度，以及装配和维护过程中锁紧机构所需要的操作空间。
设备是否需要频繁拆装同样会影响连接器结构选择。如果产品在正常生命周期内基本不需要拆卸FPC，可以根据空间、成本和装配方式选择相应结构；如果生产调试、设备维护或者模块更换过程中需要多次插拔，则应该更加关注连接器规定的插拔寿命、锁紧机构耐久性以及FPC端部的耐磨性能。在存在机械振动的应用环境中，还需要考虑连接器的保持能力，并合理设计FPC的机械固定方式，避免外部拉力或者持续振动直接作用在连接器接触区域。
电流、电压和工作温度等电气与环境参数同样不能忽略。不同FPC连接器即使外形尺寸和端子间距接近，其额定电流、额定电压、工作温度以及机械寿命也可能存在明显差异。因此，连接器的最终选择应以具体型号的技术规格为依据，而不能仅通过外观、间距或者针数判断产品是否能够替代。
小结
FPC连接器是连接柔性印刷电路、柔性扁平电缆与PCB的重要接口。其基本结构虽然紧凑，但接触端子、塑胶体、锁紧机构和固定结构需要共同保证机械定位与电气接触。端子间距、FPC厚度、导电面方向以及锁紧方式之间具有明确的匹配关系，任何一个关键参数选择错误，都可能影响最终的连接稳定性。
从实际应用来看，并不存在一种FPC连接器结构能够适用于所有电子产品。较小的端子间距可以提高连接密度，但同时也会提高制造和装配精度要求；ZIF结构可以降低FPC插入过程中的机械阻力，而Non-ZIF结构则具有不同的结构特点和适用场景；上接触与下接触的选择主要取决于FPC导电面的方向以及整机布线方式。合理的连接器设计，应结合FPC规格、PCB空间、插拔频率、电气性能和工作环境进行综合判断。
在实际装配和维护过程中，还需要保持FPC接触区域清洁，避免端子和柔性线路发生异常变形，并按照具体型号规定的FPC厚度、插入深度和锁紧方式进行操作。只有连接器、FPC和装配工艺三者正确匹配，才能获得长期稳定的机械连接和电气性能。
