项目交付 | 青岩光电为高校交付液氮恒温杜瓦

项目交付丨液氮恒温杜瓦

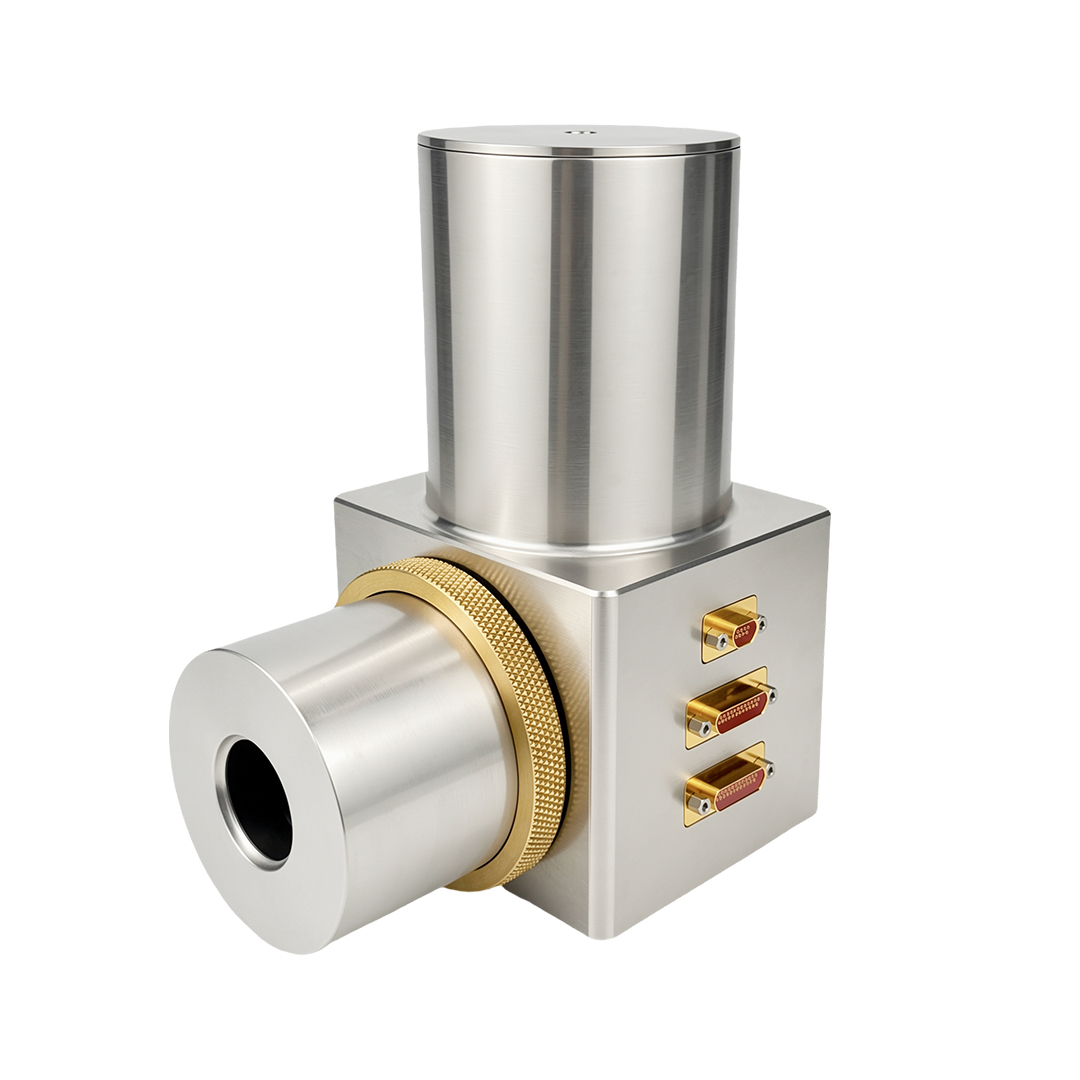

       液氮恒温杜瓦是青岩光电专为半导体芯片、光电探测器与光电器件低温表征打造的液氮制冷科研设备。

       设备采用液氮制冷方案，5 分钟即可快速降至 77K；腔体搭载方形 PCB 样品台，支持 112 芯多路电学信号引出。样品置于高真空密闭腔体内，可同步开展电学、光学、磁学多物理场联合测试。

       整机小巧轻量化，标配侧向石英光学窗口，适配光电响应、探测器性能检测、拉曼光谱、红外测试与器件封装表征等多种实验场景。样品台、光学窗口、信号接口均可按需定制，操作简便、运行稳定，是高校科研院所与企业实验室开展低温器件测试的高性价比优选方案。

主要技术参数

1. 外形尺寸：直径76mm，高度：186mm

2. 重量：<5kg

3. 液氮容量：250ml

4. 真空度：优于5E-5Torr

5. 冷却时间（室温到77K）：5分钟

6. 样品台尺寸：20mm/定制

7. 样品台到窗口距离：＜25mm/定制

8. 光学窗口尺寸：30mm/定制

9. 窗口固定方式：密封胶粘贴

10. 光学窗口材料：石英窗口（标配）/定制

11. 抽气阀门：真空阀口配独立微型抽气阀门

12. 电学连接器：J30J微矩形连接器/定制

13. 器件连接方式:PCB电路板焊接

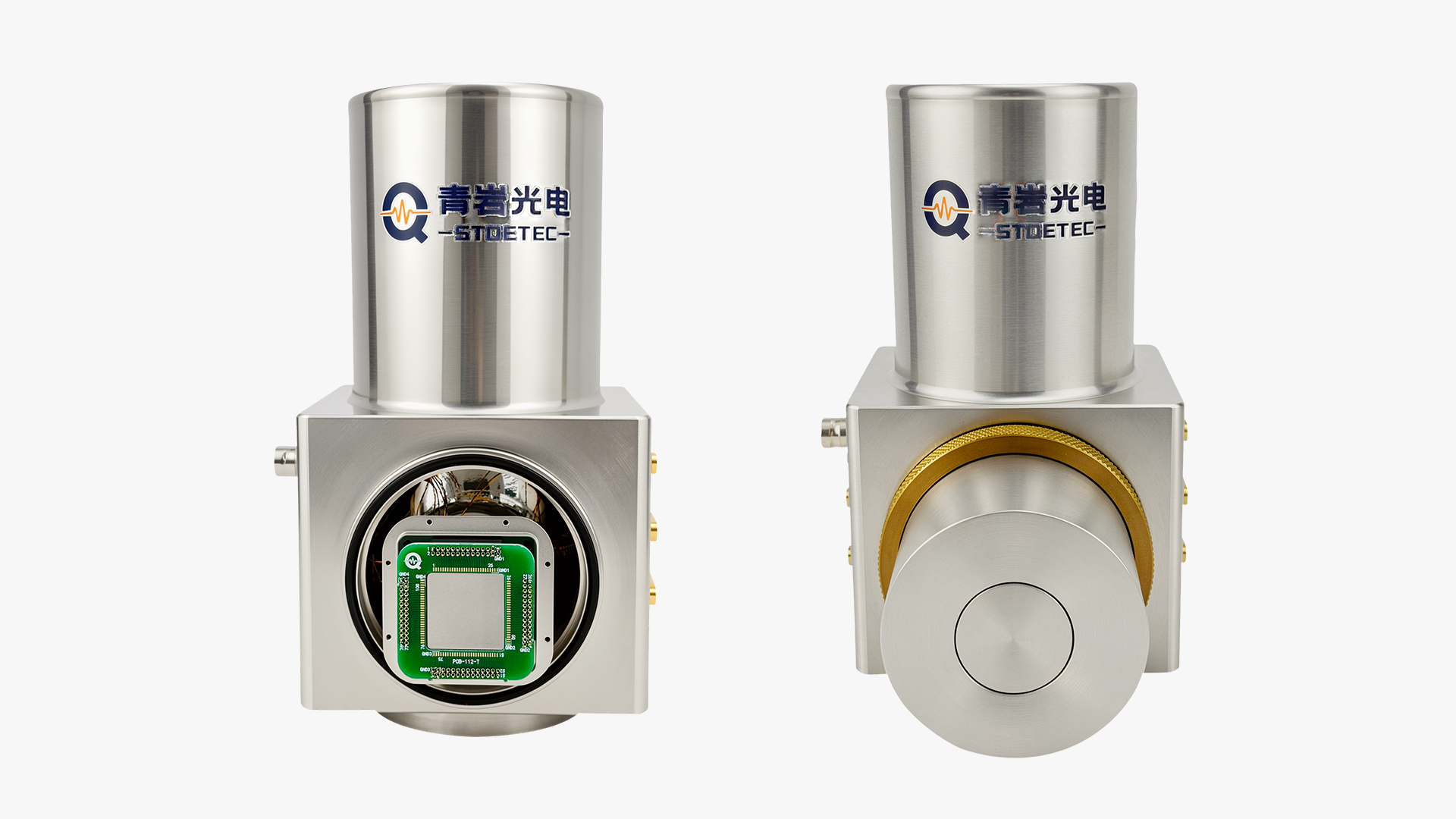

左侧为开盖状态，直观展示内置 PCB 样品台，支持 112 芯信号引出；右侧装配光学窗口，金色滚花锁紧环实现快速拆装。兼顾样品装载便利性与光学测试需求，适配芯片、探测器低温多物理场表征。

✅ 可视化样品腔

正面大开口设计，开盖即可直观查看样品，样品安装、器件更换操作便捷，无需复杂工装。

✅ 112 芯 PCB 样品台

方形样品台搭载 PCB 电路板焊接方案，高密度引脚引出，支持阵列探测器、多通道芯片同步电学测试；样品台尺寸可按需定制。

✅ 光学窗口

窗口通过金色滚花环压紧密封，标配 Φ30mm 石英窗口，水平光路入射。样品台到窗口距离＜25mm，距离可定制，适配拉曼、红外、光电响应等光学测试。

✅ 高真空密闭腔体

闭合窗口后形成密闭真空腔，真空度优于 5E-5 Torr，隔绝空气热传导，保障 77K 稳定低温环境，抑制样品结露。

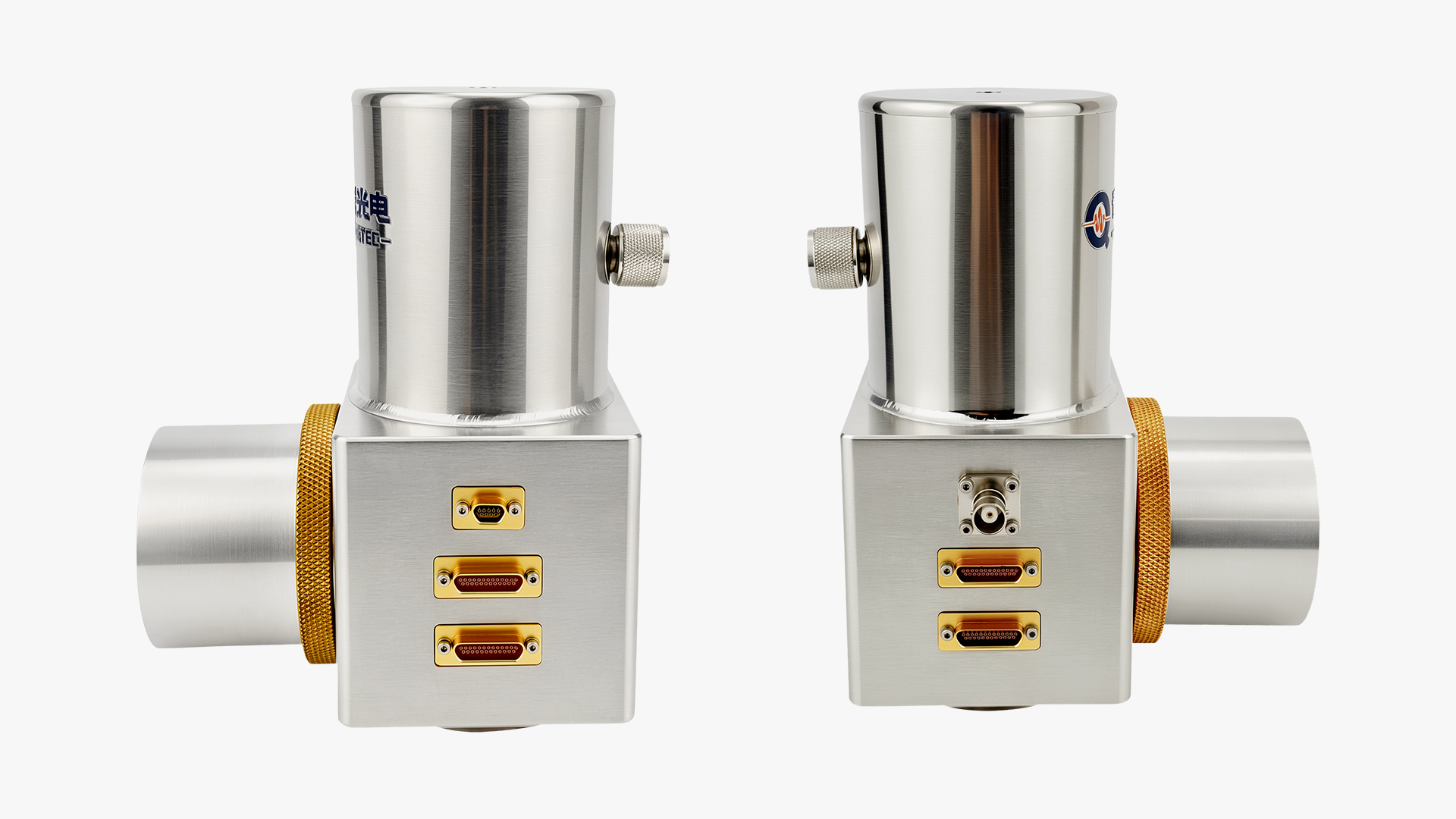

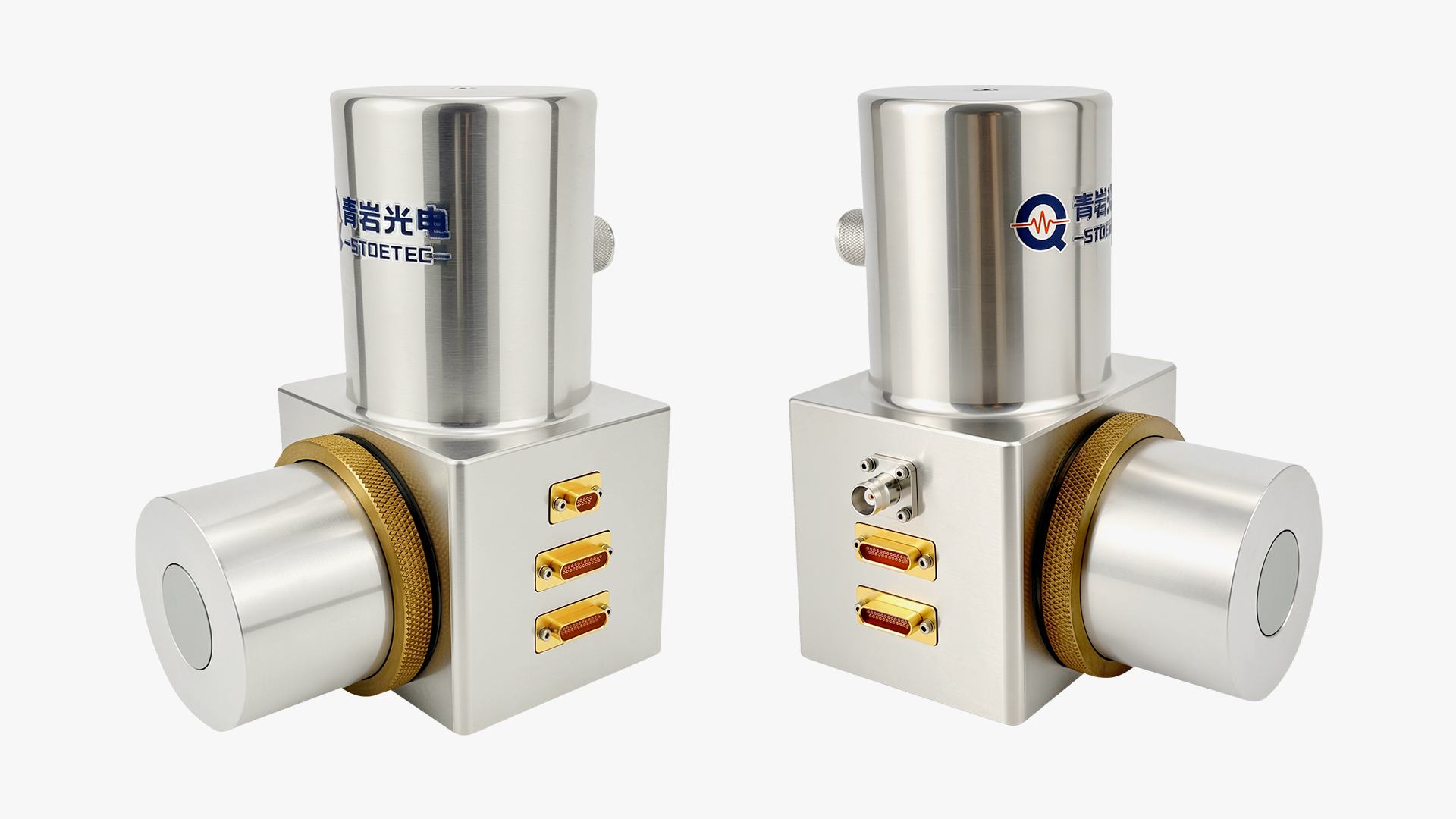

侧面集成 J30J 微矩形电连接器、可选 SMA 射频接口、真空抽气嘴。多路信号并行引出，横向光路搭建，电学 / 光学 / 高频多维度测试，接口方案支持定制。

✅ J30J 微矩形连接器（金色插座）

航天级微矩形连接器，支持多芯微弱电学信号引出，信号传输稳定，低温环境下接触可靠；多组连接器组合，实现最高 112 芯信号引出，完美适配 PCB 样品台，可同时采集器件 I-V、光电、传感多路电信号。

✅ SMA 射频同轴接头（可选配置）

可按需加装 SMA 射频接口，支持高频信号测试，拓展微波、高频器件低温表征能力，满足射频探测器、高速光电器件测试需求。

✅ 真空抽气嘴

罐体侧面预留微型真空阀口，独立抽气阀门，可直接连接真空泵对腔体抽真空，轻松维持优于 5E-5 Torr 高真空环境；小型阀头节省空间，不干扰光路搭建。
