微弱电信号测不准？别忽视低温实验中的连接与屏蔽设计
在低温物理、量子材料、电输运及光电器件研究中，微弱电信号测量是获取材料电学特性和器件性能数据的重要手段。当被测信号幅值较小，或者测量系统具有较高的输入阻抗时，外部电磁干扰、接地方式、线缆特性以及连接部件的电气性能，都可能对测量结果产生影响。即使使用了高灵敏度的测量仪器，如果信号从样品传输到仪器的整个链路缺乏合理设计，也可能出现读数波动、噪声偏大或测量结果重复性不足等问题。
对于低温实验而言，这一问题往往更加值得关注。样品通常安装在低温恒温器或其他低温实验平台内部，需要通过多段线缆、连接器和测试接口与外部仪器相连。当实验同时涉及多个电极、不同类型的测量信号以及复杂的设备接地关系时，信号传输链路的设计就不再只是简单的线路连接，而是整个测量系统的重要组成部分。因此，分析微弱电信号测量问题时，除了关注仪器本身的性能，还需要从连接方式、线缆选择、屏蔽结构和接地方案等方面进行系统评估。
微弱电信号为什么容易受到干扰？
微弱电信号测量的难点，在于需要从实际测量结果中分辨出被测对象产生的有效信号，同时尽可能降低其他因素带来的影响。测量仪器显示的电压或电流，并不一定完全来自被测样品，还可能包含外部干扰、线路引入的噪声、接触不稳定以及测量系统本身的噪声贡献。因此，测量结果出现波动时，不能直接将原因归结为仪器精度不足，而应结合信号类型和实验条件进行判断。
外部电磁场是常见的干扰来源之一。电源线路、电机、开关电源以及其他电子设备产生的电磁场，可能通过电场耦合、磁场耦合或线路间的寄生耦合影响测量信号。与此同时，接地回路中的电位差也可能引入额外电流或电压，使测量结果出现与被测样品无关的变化。对于高阻抗或低电流测量，绝缘材料、连接器表面污染以及线缆和接口的漏电流也可能成为不可忽视的误差来源。
此外，连接器接触不稳定、线缆受到机械扰动，以及不同材料连接处产生的热电势，也可能影响微弱信号测量。对于低温实验，样品与外部仪器之间通常存在明显的温度梯度，不同导体材料及其连接位置可能产生热电势；如果被测信号本身非常小，这类电压就可能对测量结果产生显著影响。由此可见，微弱电信号测量需要综合考虑仪器、样品、线缆、连接器和实验环境，不能仅依靠提高仪器灵敏度解决所有问题。
合理选择线缆与连接器，建立可靠的信号传输链路
线缆和连接器是连接样品与测量仪器的关键部件，其电气特性会直接影响信号传输过程。对于常见的电压测量、低温输运及射频测量，不同信号类型对线缆的要求并不相同，因此需要结合信号频率、幅值、源阻抗、测量输入阻抗及实验环境选择合适的连接方案。

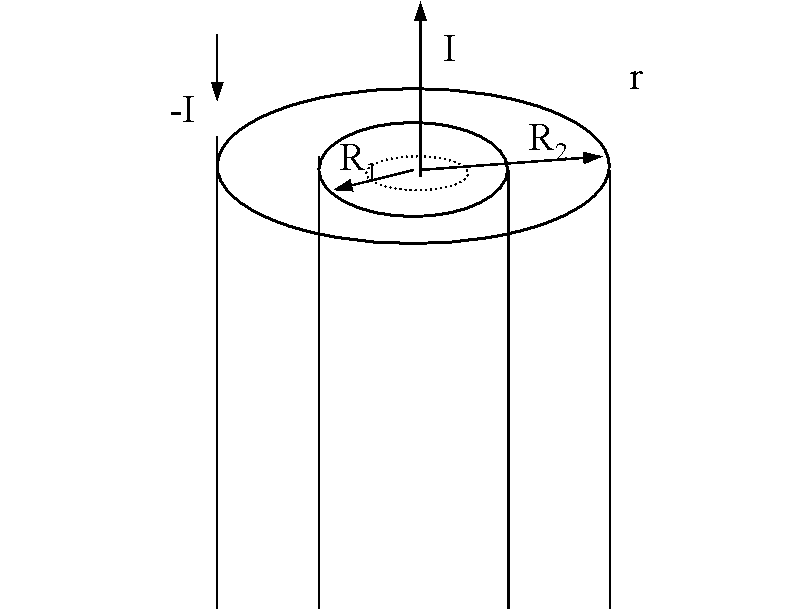

同轴线缆通常由中心导体、绝缘介质和外部导体构成。外部导体既承担回流路径的作用，也能够在合理连接的条件下提供电磁屏蔽，从而降低外部电磁场对内部信号的耦合影响。BNC 和 SMA 等同轴连接器广泛用于仪器和测试系统之间的信号连接，但在实际选型中，仍需确认连接器的具体规格、线缆特性以及系统接口是否匹配。对于射频等对传输特性和阻抗匹配要求较高的应用，应重点核对系统的特性阻抗、频率范围及连接器规格，避免因阻抗不匹配产生反射或其他传输问题。
对于高阻抗、低电流等对漏电流较为敏感的测量场景，还需要进一步评估连接器的绝缘性能和线缆结构。在仪器支持的情况下，三同轴连接可以通过中心信号导体、内层保护导体和外层屏蔽导体构成相应的连接结构；当测量系统采用兼容的驱动保护方式时，保护导体能够帮助降低部分绝缘漏电流对测量结果的影响。不过，三同轴接口并不意味着在所有场景下都优于普通同轴接口，其实际效果取决于仪器输入结构、接线方式和具体测量需求。
图1
低温实验还需要考虑线缆的机械与热学特性。线缆从室温区域延伸至低温区域时，不仅需要保持可靠的电气连接，还可能形成由室温向低温端传递热量的通道。因此，线缆材料、长度、截面积、弯曲半径和安装方式，都需要结合信号传输要求及低温系统的热负载进行评估。对于具有多级温区的低温装置，还应根据具体结构合理安排线缆固定和热锚定位置，在满足热管理要求的同时，避免因不合理布线或机械应力影响信号连接的稳定性。
屏蔽与接地设计，需要兼顾连续性和系统结构
屏蔽结构的作用，是降低外部电磁场对信号线路的耦合影响。但在实际测量系统中，屏蔽效果并不只取决于是否使用屏蔽线缆，还与连接器、设备外壳、接口安装及接地方式密切相关。如果屏蔽层在连接位置存在不连续，或者连接器外壳与屏蔽结构之间没有形成合理的电气连接，外部干扰仍可能通过其他路径进入测量链路。因此，屏蔽设计应从线缆、连接器到测试盒和仪器接口进行整体考虑，而不是只关注某一个部件。
接地方式同样需要根据测量系统的结构确定。在多台仪器共同参与测量时，如果不同设备之间存在多个接地连接路径，就可能形成接地回路。当回路中存在电位差或干扰电流时，相关电压可能叠加到被测信号上，造成读数偏移或噪声增加。不过，这并不意味着所有多点接地都必然产生问题，也不能简单地认为将所有地线断开就能消除干扰。实际设计应结合仪器输入结构、屏蔽方式、保护接地要求和信号回流路径，明确机壳地、信号参考地及保护接地之间的关系，避免随意改变设备的安全接地连接。
图2
对于低温及真空测量系统，屏蔽结构还需要与设备的机械结构及接口布局相匹配。多通道线缆集中通过测试盒或连接面板时，应尽量保证连接可靠、布线清晰，并减少不必要的信号线交叉与长距离并行。对于对电磁干扰较敏感的测量线路，还可以根据实际情况评估其与电源线、开关控制线及其他干扰源之间的布线关系。需要强调的是，屏蔽并不能消除所有类型的噪声；对于热电势、接触电势、漏电流以及仪器自身噪声等问题，还需要采用相应的测量与排查方法。
多通道测量中，测试盒不仅承担连接功能
在多电极器件和低温输运实验中，样品往往需要连接多个测量通道，以便研究人员在不同电极之间进行测量或切换。如果每个通道都采用独立、分散的连接方式，可能增加线路管理和维护的复杂程度，也不利于统一规划接口与屏蔽结构。因此，多通道测试盒可以将多个信号接口集中管理，为样品、低温设备与外部测量仪器之间建立更清晰的连接关系。
测试盒的设计需要同时考虑通道数量、接口类型、内部线缆连接、屏蔽结构以及接地和切换方式。对于微弱信号测量而言，内部线路同样属于信号链路的一部分。合理的内部布线与屏蔽设计，有助于降低外部干扰耦合的风险；稳定的连接器和可靠的机械结构，则有利于减少连接松动或接触状态变化带来的问题。对于需要频繁切换电极的实验，还应明确切换状态与接地方式，避免在不合适的操作状态下对敏感器件施加不必要的电气应力。
图3
本公司官网展示的 CSH012-3B12-GR10MΩ 型 12 通道测试盒，采用一体化 CNC 加工结构，内部使用同轴线缆连接，并提供 BNC 母头接口及三档切换功能。官网参数注明，该型号的 BNC 接口采用 50 Ω 阻抗匹配，切换状态包括断开、连接和接地，并采用 3B12 芯推拉自锁连接器。上述结构分别对应多通道信号连接、内部线路组织、指定接口的阻抗匹配以及通道状态管理等需求，可为多电极器件测试提供集成化的连接方案。实际使用时，仍应根据测量仪器、被测器件和实验接线方式确认具体配置，不能仅凭测试盒的接口形式判断其是否适用于所有低电流或高阻抗测量。
出现测量波动时，应沿信号链路逐步排查
当实验中出现噪声偏大、读数漂移或重复测量结果不一致时，比较有效的方法是从整个信号链路出发，逐步缩小问题范围。首先应确认仪器的测量模式、输入量程、带宽及相关设置是否适合当前信号，并在条件允许的情况下检查系统本底噪声。随后，可以通过对照测试，判断异常是否来自仪器端、线缆与连接器、测试盒，还是样品及其低温实验环境。一次只改变一个条件，有助于识别不同因素对测量结果的实际影响。
在连接链路的检查过程中，应重点关注连接器是否牢固、线缆是否存在损伤或异常弯折、屏蔽连接是否连续，以及接地关系是否与系统设计一致。如果异常只在特定设备启动、特定通道接入或线缆移动时出现，还应结合这些现象分析可能的干扰路径。例如，读数随线缆移动而变化时，可以进一步检查机械扰动、连接接触状态以及线缆本身的噪声特性；如果多个通道同时出现相似的波动，则可以重点检查共享的仪器、接地路径、屏蔽结构或环境干扰。
对于低温实验，还应结合温度变化、样品安装状态和线缆布置进行分析。如果测量值随温度变化而发生系统性偏移，需要区分这种变化究竟来自样品本身的物理特性，还是热电势、温度梯度或其他测量链路因素。不能仅因为读数波动就直接判定设备故障，也不宜在尚未查明原因时单纯依靠数据平均或软件滤波处理异常。数据处理可以改善部分随机噪声的影响，但无法替代对接地、漏电流、连接可靠性及其他系统误差来源的检查。
结语
微弱电信号测量是一项涉及样品、仪器、线缆、连接器和实验环境的系统性工作。对于低温科研实验而言，合理的连接与屏蔽设计，不仅有助于降低外部电磁干扰的影响，还需要兼顾接地关系、漏电流、热电势、线缆热负载以及多通道切换等因素。只有根据实际信号类型和实验条件，对整条测量链路进行综合设计与验证，才能更有效地提高测量结果的稳定性和可重复性。
青岩光电专注于低温、真空与光电测量领域，提供相关科研设备、测量附件及定制化服务。针对多电极器件测试、低温电学测量和复杂接口集成等应用需求，可结合实验温区、信号类型、通道数量及仪器配置，进一步评估测试盒、连接器与线缆方案，为科研测量系统提供更适配的连接与集成支持。
