28通道测试盒

型号：CSH028-3B30-GR10MΩ

多通道测试盒为通过一体化CNC加工成型，提供更优秀的屏蔽效果，连接器可选择BNC同轴连接器或者三同轴连接器，内部引线采用同轴线缆连接，确保整体的低噪声测试环境，为多电极器件微弱信号测量提供更高效、更便捷的测量解决方案。

资料下载 咨询报价 商铺链接

详细描述

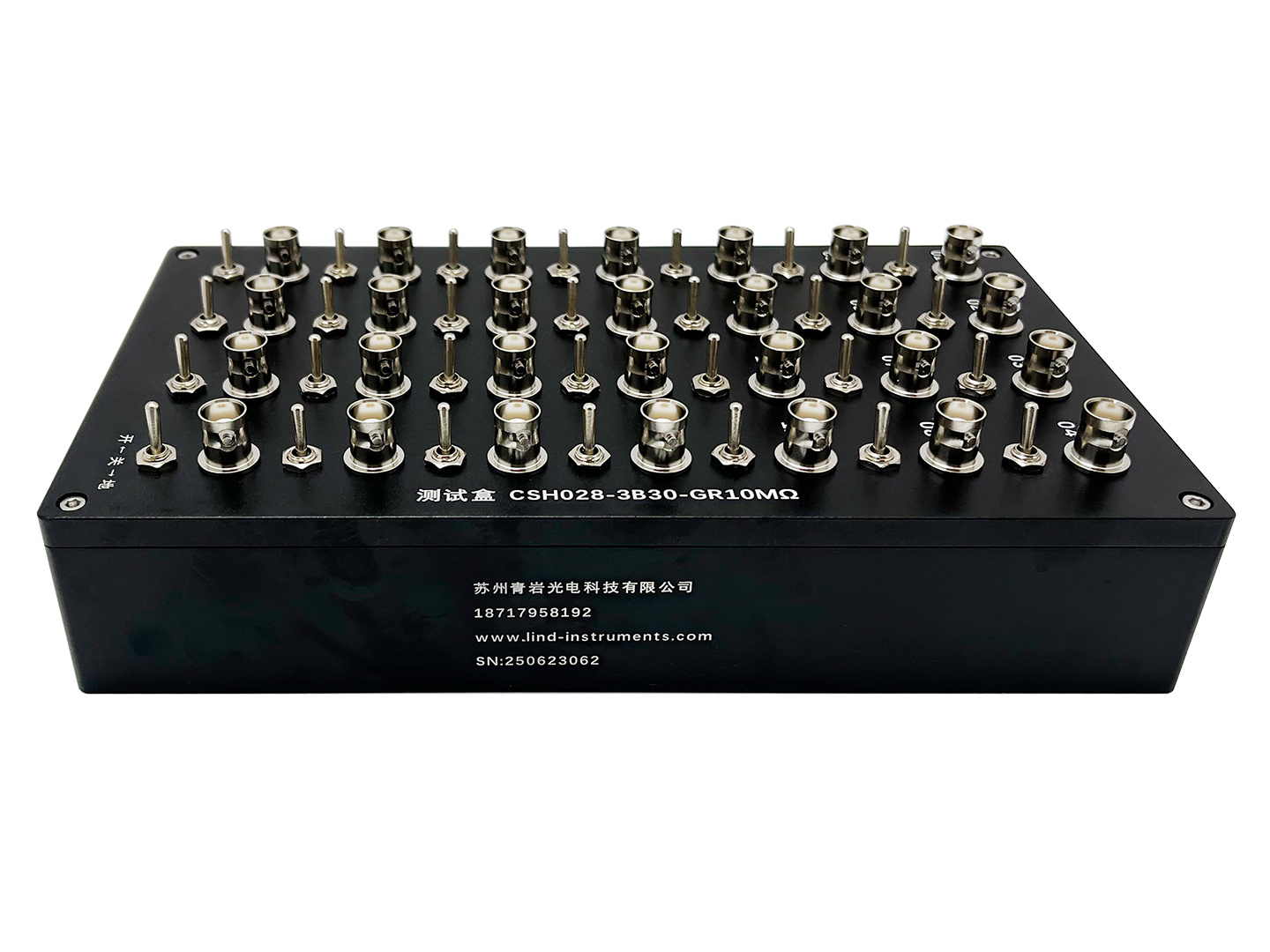

28通道测试盒

28通道测试盒 CSH028-3B30-GR10MΩ 产品图 详情图 1

性能参数

  • 产品名称：28通道测试盒
  • 型号：CSH028-3B30-GR10MΩ
  • 多通道测试盒满足多电极器件测试便捷切换电极测量
  • BNC母头连接器，50欧姆阻抗匹配
  • 内置同轴电缆引线连接，确保信号受到干扰
  • 三档切换开关，断开 – 连接 – 接地，接地档有效保护脆弱的器件不受静电/瞬时电流击穿
  • 推拉自锁连接器，优秀的电磁屏蔽功能，减小外部信号干扰
  • 整体采用CNC一体成型，提供更好的屏蔽
  • 本产品与测试线CSX028-3B30-31TJL-1000，28通道测试座CSZ028-31ZKWF配套使用
  • 通道数，电学连接器和开关形式均可根据需要进行定制



规格尺寸

型号

长度

宽度

高度

连接器型号

CSH08

125mm

90mm

35mm

EGG.3B.08

CSH012

150mm

105mm

45mm

EGG.3B.12

CSH016

180mm

130mm

45mm

EGG.3B.16

CSH024

200mm

130mm

45mm

EGG.3B.24

CSH025

200mm

160mm

45mm

EGG.3B.26

CSH028

235mm

130mm

45mm

EGG.3B.30

CSH032

260mm

130mm

45mm

EGG.3B.32



尺寸信息

28通道测试盒 CSH028-3B30-GR10MΩ 产品图 详情图 2

相关产品推荐

28通道测试盒 CSH028-3B30-GR10MΩ 产品图 详情图 3

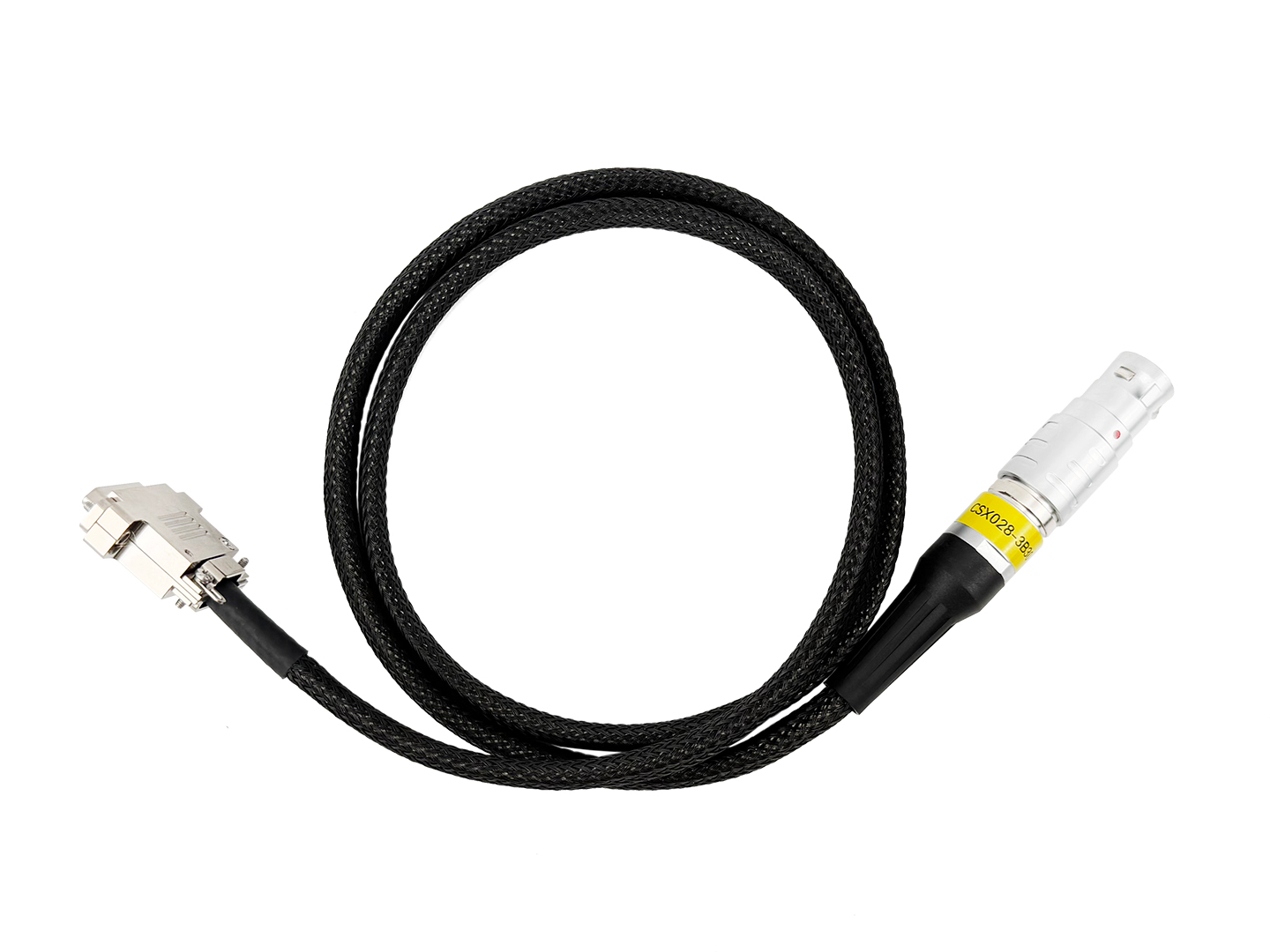

28通道测试线



28通道测试盒 CSH028-3B30-GR10MΩ 产品图 详情图 4

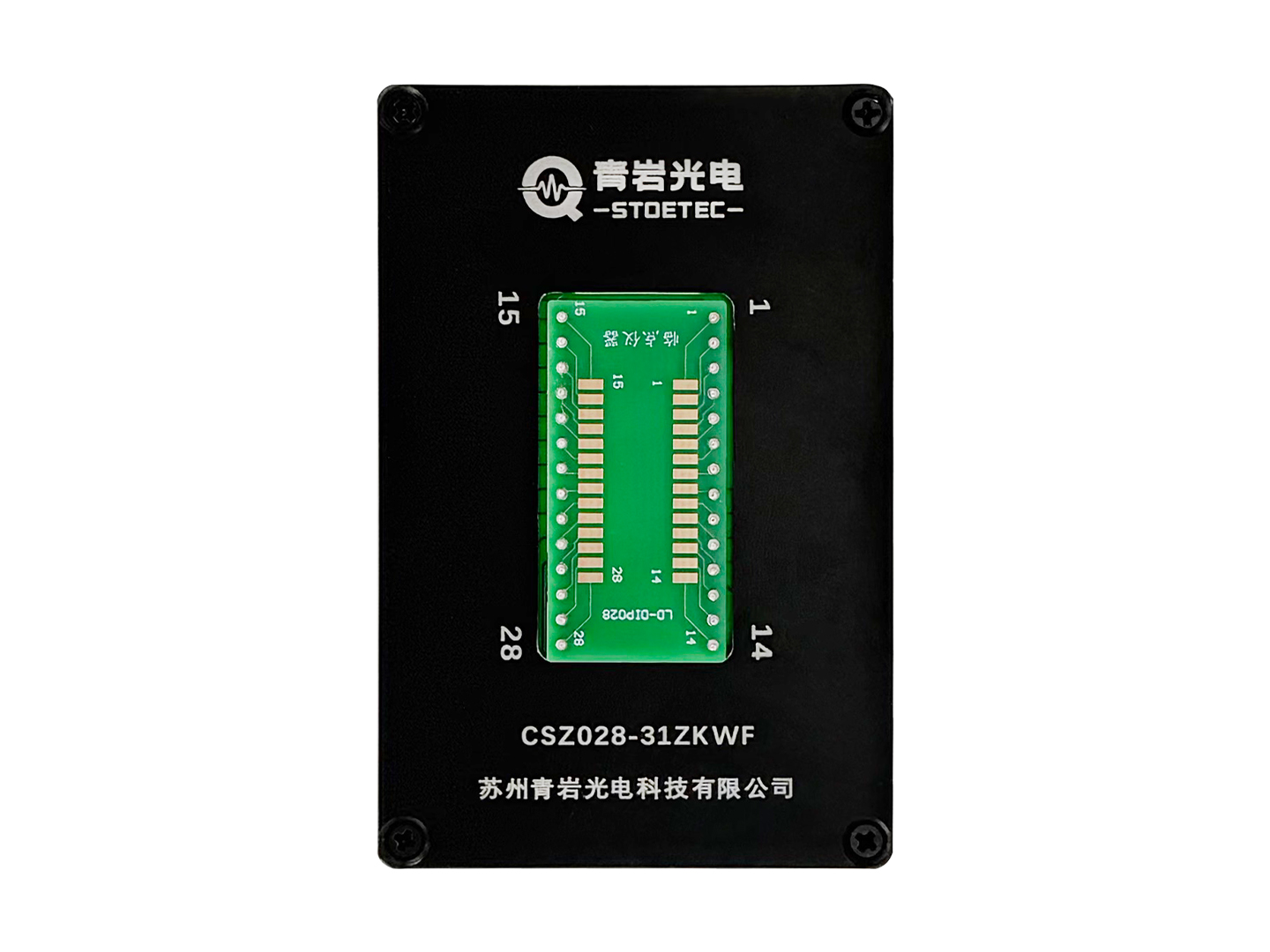

28通道测试座
