详细描述
产品特点
- 激励电流小，自热效应可忽略
- 符合标准曲线，良好的互换性
- 在1.8K-325K的测温范围具有较高的测温精度
- 针对更高精度的测温需求，可提供独立校准
- 适配LakeShore,Cryocon,Oxford等厂家温控仪
技术规格

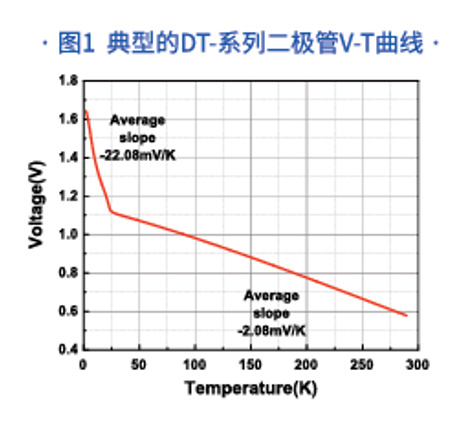

| 标准曲线 | DT-系列，见图1 |
| 推荐激励 | 10 µA±0.01 µA |
| 最大反向电压 | 70V |
| 损毁最大电流 | 连续1mA或脉冲100 mA |
| 10 µA激励下功耗 | 10 μW@4.2 K; 10μW@77 K;5μW@300 K |
| SD封装响应时间 | 10 ms@4.2 K;100 ms@77 K;200 ms@305 K |

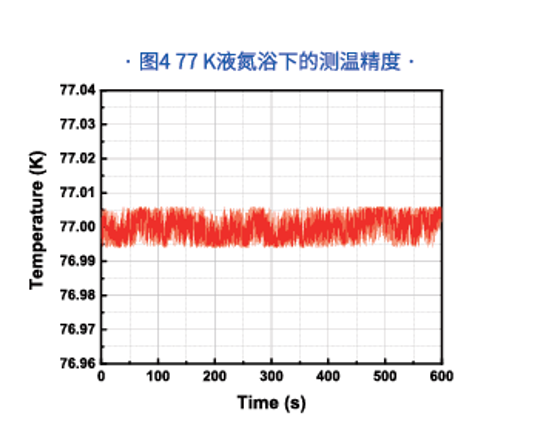

| 重复性 | ±15 mK@77 K |
| 磁场影响 | 仅50 K低温下推荐可使用在磁场中，温度计安装面 |
| 辐射影响 | 仅推荐在低等级的辐射中使用 |
温度响应数据表(典型)

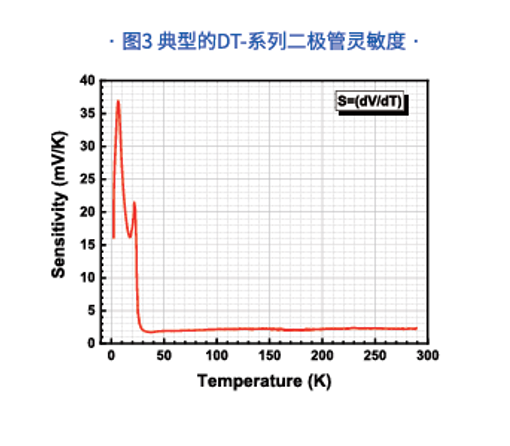

| 温度 | V(伏特) | dv/dT(mV/k) |
| 1.8K | 1.66 | -13.2 |
| 4.2K | 1.59 | -30.6 |
| 10K | 1.39 | -27.1 |
| 77K | 1.02 | -2 |
| 305K | 0.55 | -2.3 |

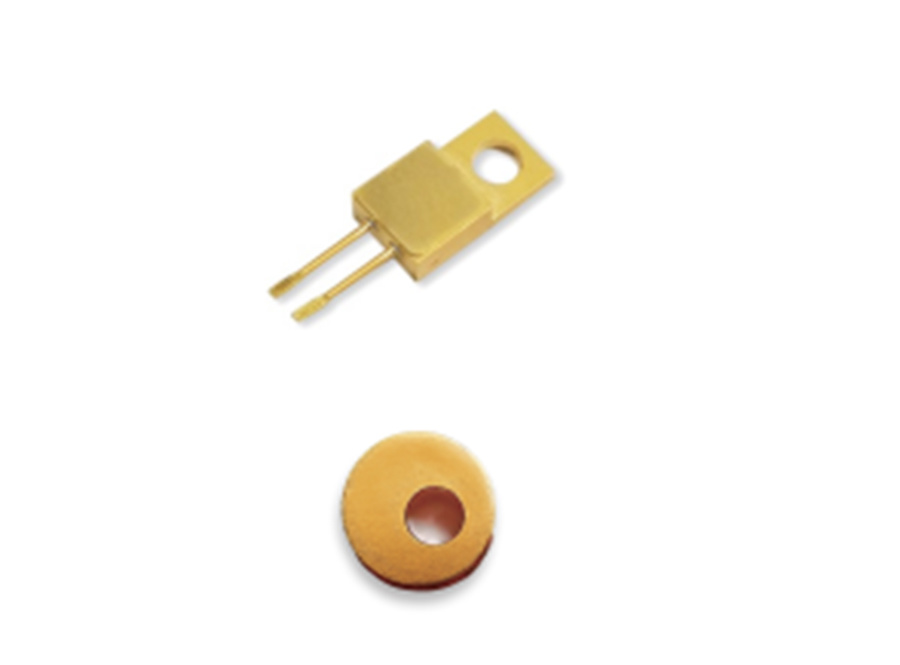

| 物理规格 | 质量 | 导线类型 | 传感器材料 |
| DT-TO | 400 mg | 磷青铜双绞线 | 陶瓷镀金封装 |
| DT-BR(裸片) | 85 μg | 无 | 硅片 |
| DT-SD | 40 mg | 磷青铜双绞线 | 蓝宝石基底，陶瓷体盖镀金 |
标准曲线公差带及测温精度
| 公差带等级 | 2K~77 K | 77 K~305 K |
| C | ±1K | ±1K |
| B | ±0.5 K | ±0.5 K |
| A | ±0.25 K | ±0.25 K |
| 独立校准 | ±20 mK | ±40 mK |
注：
短期重复性是对传感器反复进行305k到4.2K热冲击实验实现
长期重复性是通过给传感器施加305K到77K的200次热冲击实现
传感器精度：（校准不确定度2+重复性2）^0.5
