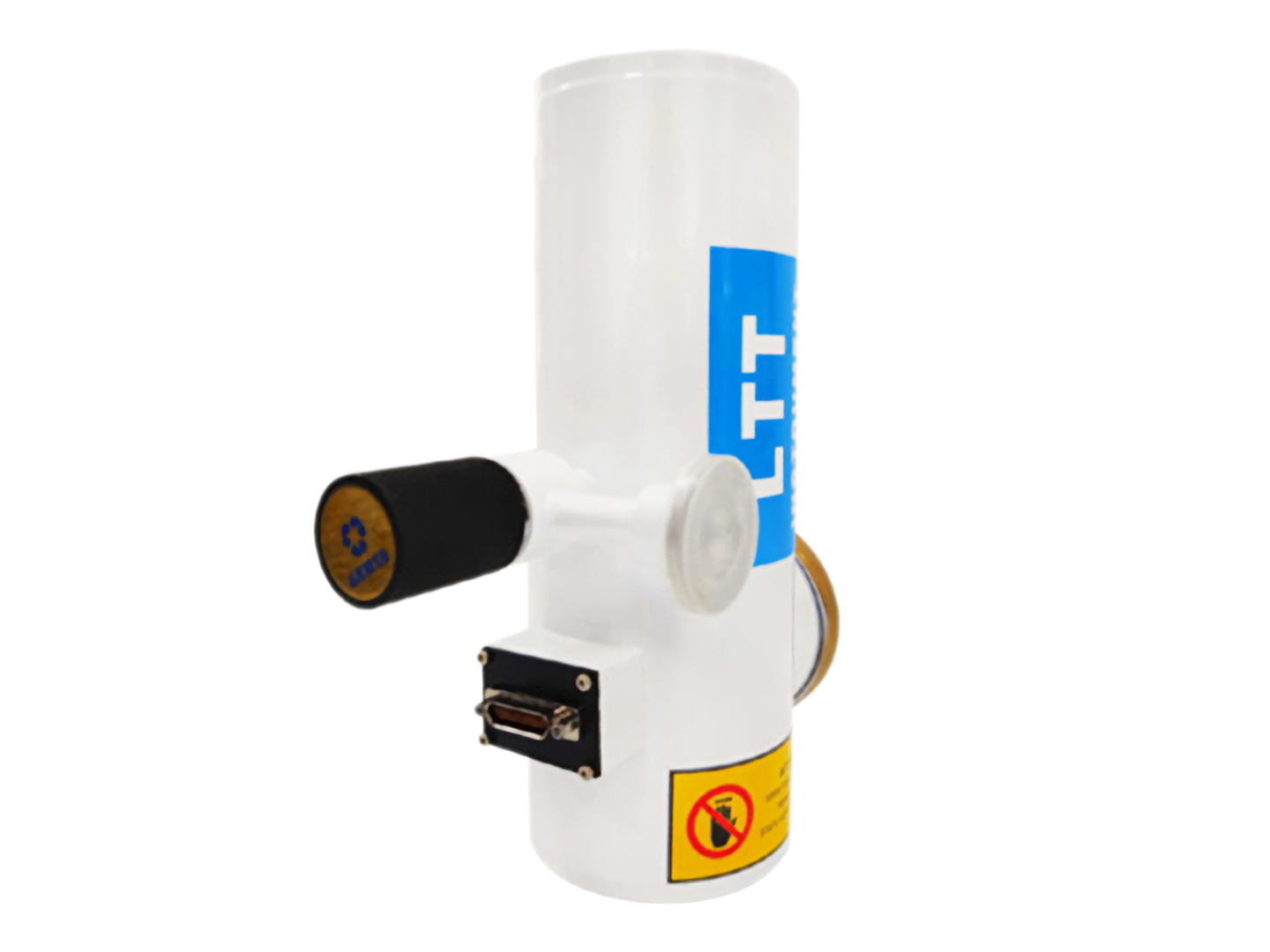

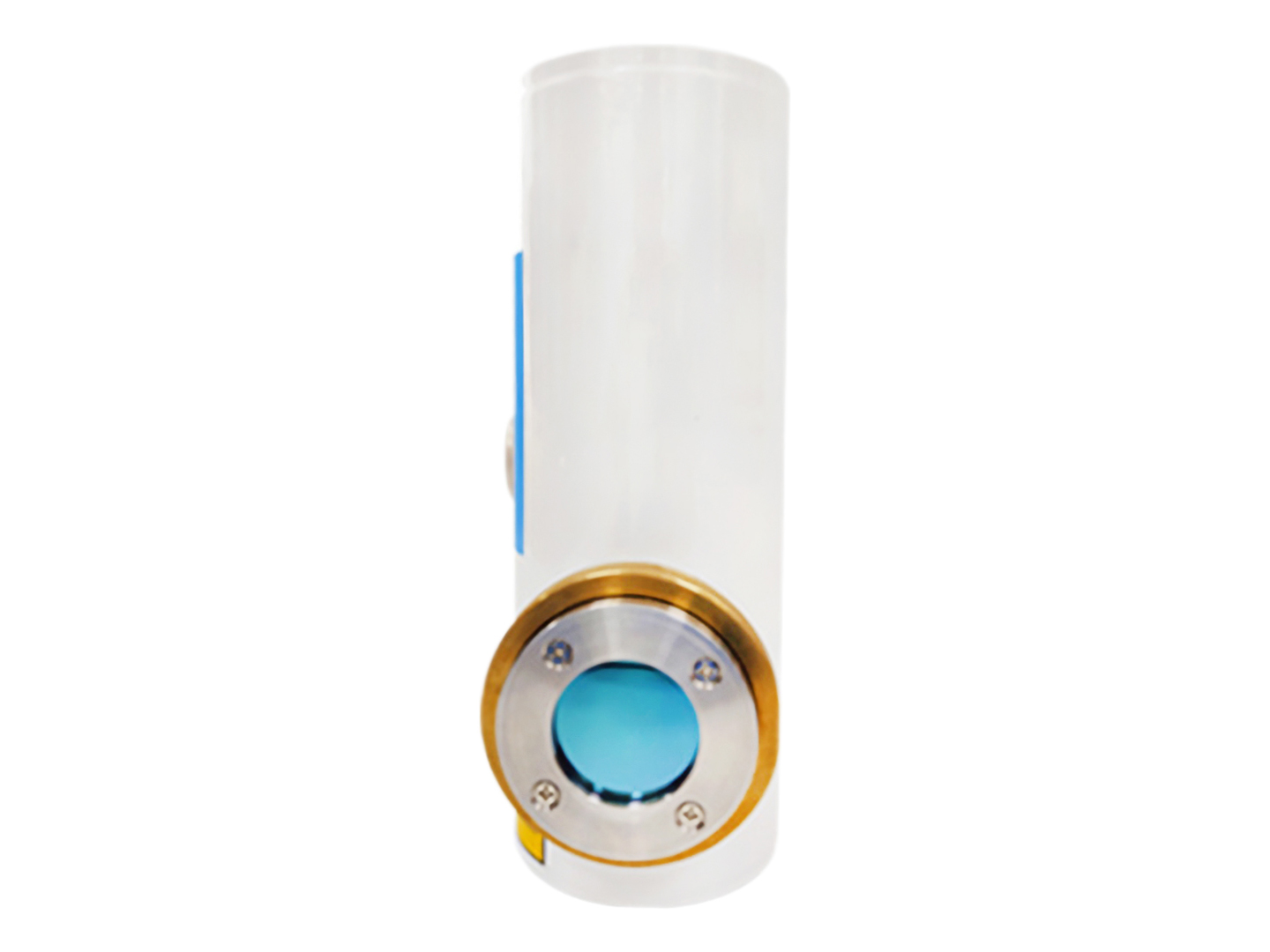

金属探测器杜瓦 LD300 产品图
金属探测器杜瓦 LD300 产品图金属探测器杜瓦 LD300 产品图金属探测器杜瓦 LD300 产品图

金属探测器杜瓦

型号：LD300

用于冷却科研级探测器的金属探测器杜瓦是我们的一款重要产品，常常用于冷却红外，温度辐射，CCD，碲镉汞以及其他探测器，探测器通过金属传导的方式冷却至液氮温度（-196℃/77K），通过电学连接器将电学信号传输至电学测量设备。 杜瓦特性不锈钢内胆和真空外壳侧面光学窗口或者底部光学窗口配置多层超级绝热结构，更低的温度辐射更长的真空保留时间低导热性结构和布线带真空锁定结构的抽气阀，使用更灵活方便电学接口类型丰富，满足客户使用习惯。

资料下载 咨询报价 商铺链接

详细描述

金属探测器杜瓦参数

  • 尺寸：直径76mm，高度：200mm

  • 液氮容量：200mL

  • 冷却时间（室温到77K）：5分钟

  • 样品台到窗口距离：＜ 10 mm / 定制

  • 窗口固定方式：密封胶粘贴、螺纹压固

  • 电学连接器：25针微矩型连接器

  • 抽气阀门：KF16带锁真空阀、DN10微型抽气口（配独立微型抽气阀门）
  • 重量：＜2.0kg

  • 真空度：优于10-5Torr

  • 样品台尺寸：25 mm / 定制

  • 光学窗口尺寸：40 mm / 定制

  • 光学窗口材料：石英窗口（标配）、定制

  • 器件连接方式：PCB电路板焊接

应用

  • 光电响应

  • 探测器测试

  • 拉曼光谱

  • 器件测试

  • 器件封装测试

  • 红外测试

特点

  • 不锈钢内胆和真空外壳

  • 侧面光学窗口或者底部光学窗口配置

  • 多层超级绝热结构，更低的温度辐射

  • 更长的真空保留时间

  • 低导热性结构和布线

  • 带真空锁定结构的抽气阀，使用灵活

杜瓦标准配置



  • 25针微矩型连接器

  • 直径40mm石英窗口

  • KF16/DN10抽气阀门

  • 24PIN PCB样品台

  • 25mm直径样品台

  • 带底部固定板

选配件

  • DN10抽气阀

  • PCB样品焊线板（24PIN\48PIN）

  • 可更换窗口片光学罩，窗口片尺寸≤40mm，窗口距离样品距离可根据客户要求定制

  • 红外冷屏

  • 专用杜瓦支架

  • 电学转接盒
