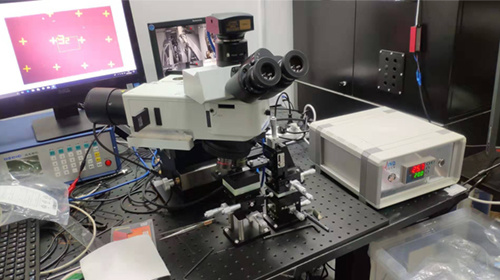

MTS-150-OL
高分辨率二维材料转移台
转移台配置：显微系统、高精度对准系统装置、样品台、温控系统、真空吸附系统
一、显微成像系统：
● 奥林巴斯金相显微镜、配备5/10/20 /50倍率长焦物镜，超高图像分辨率，CMOS高清相机、显示器及物镜构成实时观察样品的位置
二、高精度对准系统：
● 组合式位移台实现五轴调节，通过X\Y\Z及倾斜角度调节转接载玻片位置
● 位移台行程：25mm，分辨率：2 μm
● 倾角位移台行程：±5.5°
三、样品台：
● 样品台固定在XY轴带旋转手动位移台上，方便样品位置调节，样品通过真空吸附的方式固定在样品台上
● XY样品台行程：13mm，分辨率：2 μm
● 旋转位移台，粗调：360°，微调：±6°
四、温控加热系统：
● 温度控制器、加热器、温度传感器构成，温度传感器及加热器固定在样品台装置的样品座上，用于监视和控制样品温度
● 温度范围：室温至150℃
五、真空吸附系统：
● 通过真空泵连接至样品台装置样品座上，实现对样品的真空吸附
