敏感器件光电测量腔

型号：OE-907042-SAPPHIRE1003

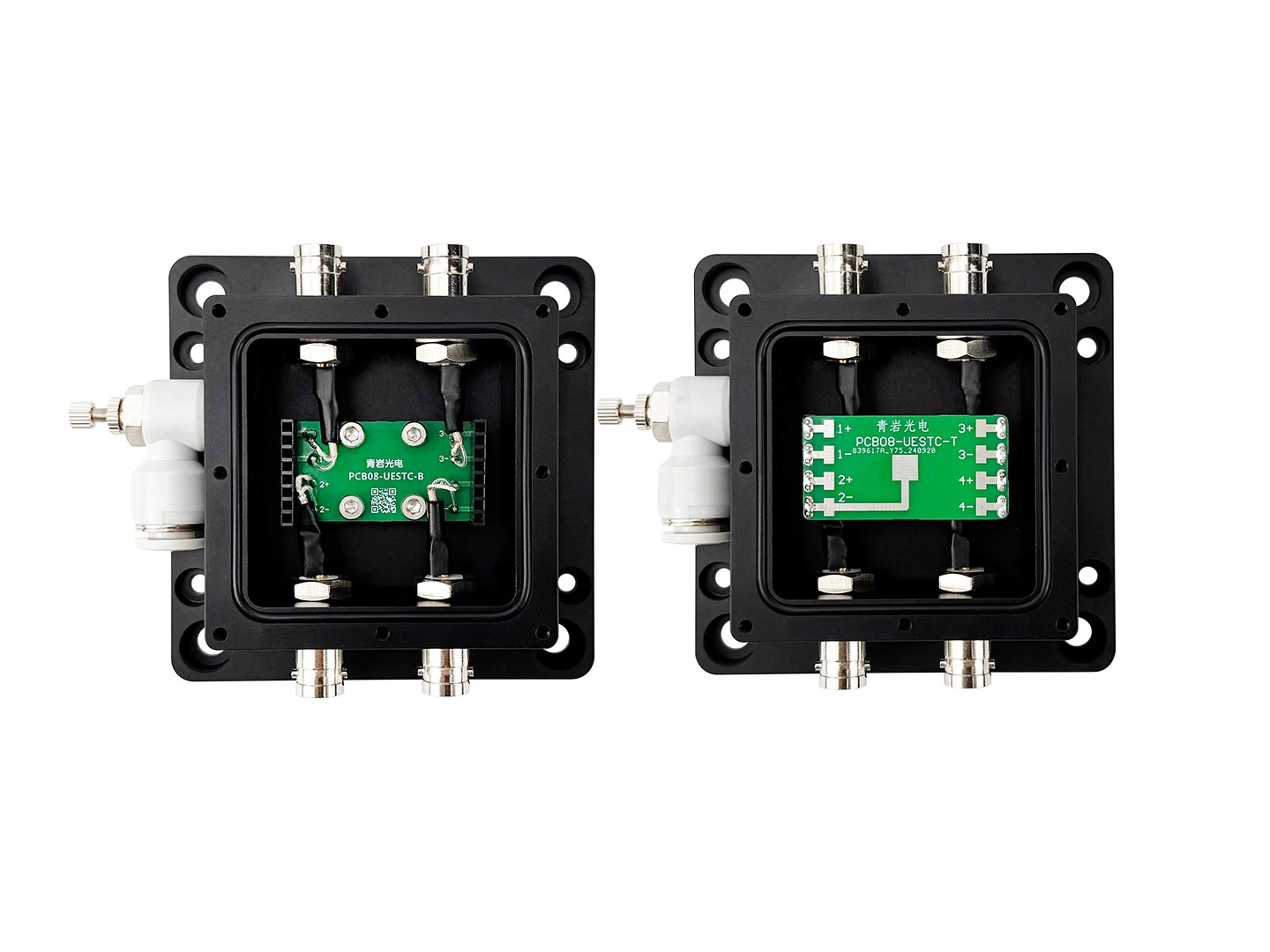

本产品是一款面向敏感器件真空光电测试场景的紧凑型测量腔体，集成光学观测、电学信号引出、抽气或充气三类功能接口于一体。 定制光电测量腔，配置4个绝缘同轴连接器，通过微弱信号同轴线缆连接至电路板，内置样品电路板通过排针插拔方式连接至底部电路板。

资料下载 咨询报价 商铺链接

详细描述

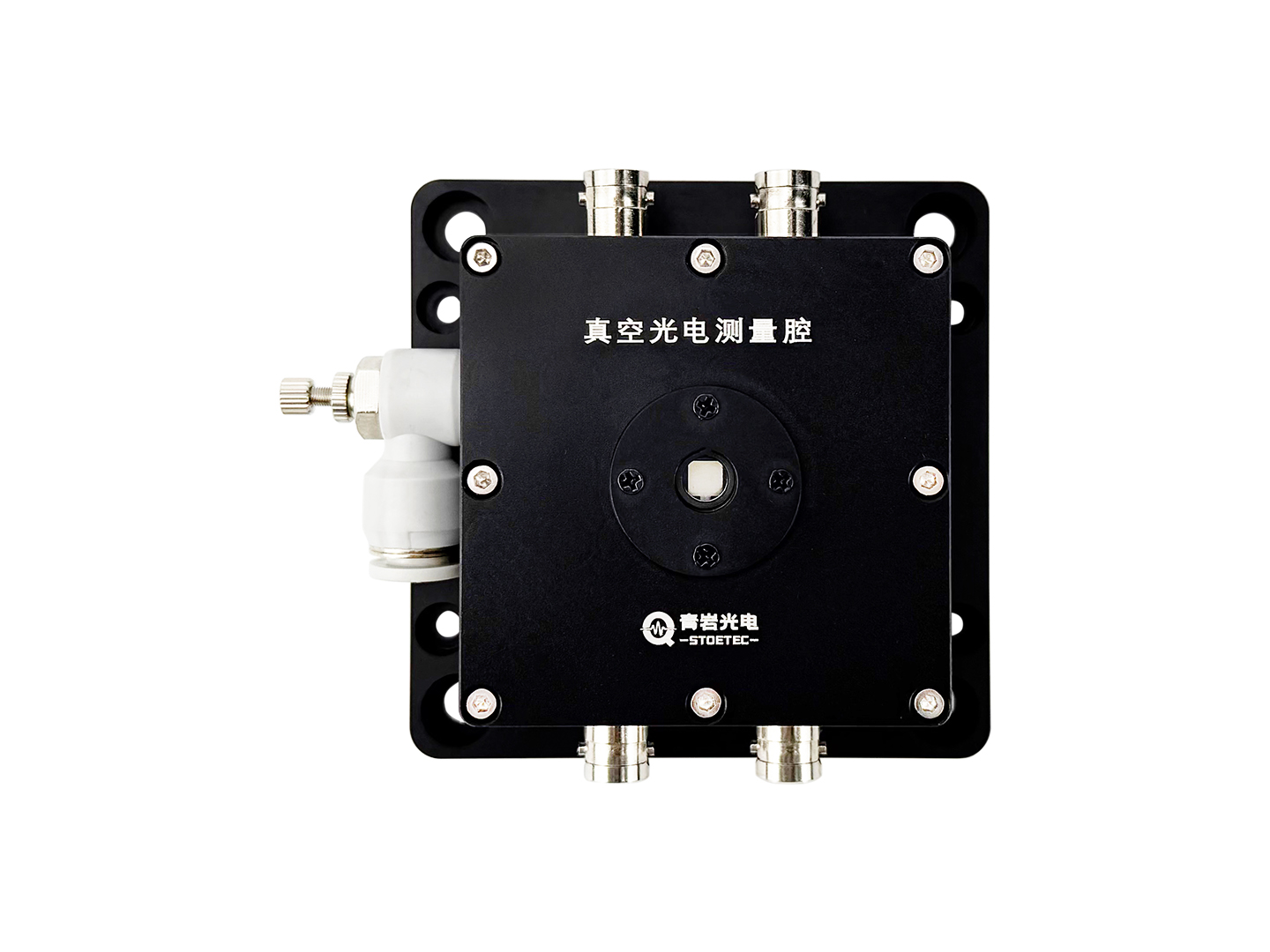

敏感器件光电测量腔 OE-907042-SAPPHIRE1003 产品图 详情图 1性能参数

  • 产品名称：敏感器件光电测量腔
  • 型号：OE-907042-SAPPHIRE1003
  • 腔体尺寸：66mm×66mm×34mm（长×宽×高）
  • 抽气接口：8mm气动节流阀
  • 电学接口：4个绝缘BNC连接器
  • 光学窗口材料：蓝宝石
  • 窗口尺寸：10mm×3mm
  • 有效光学孔径：6mm
  • 波长范围：150nm-5500nm
  • 样品上表面到窗口距离：23mm

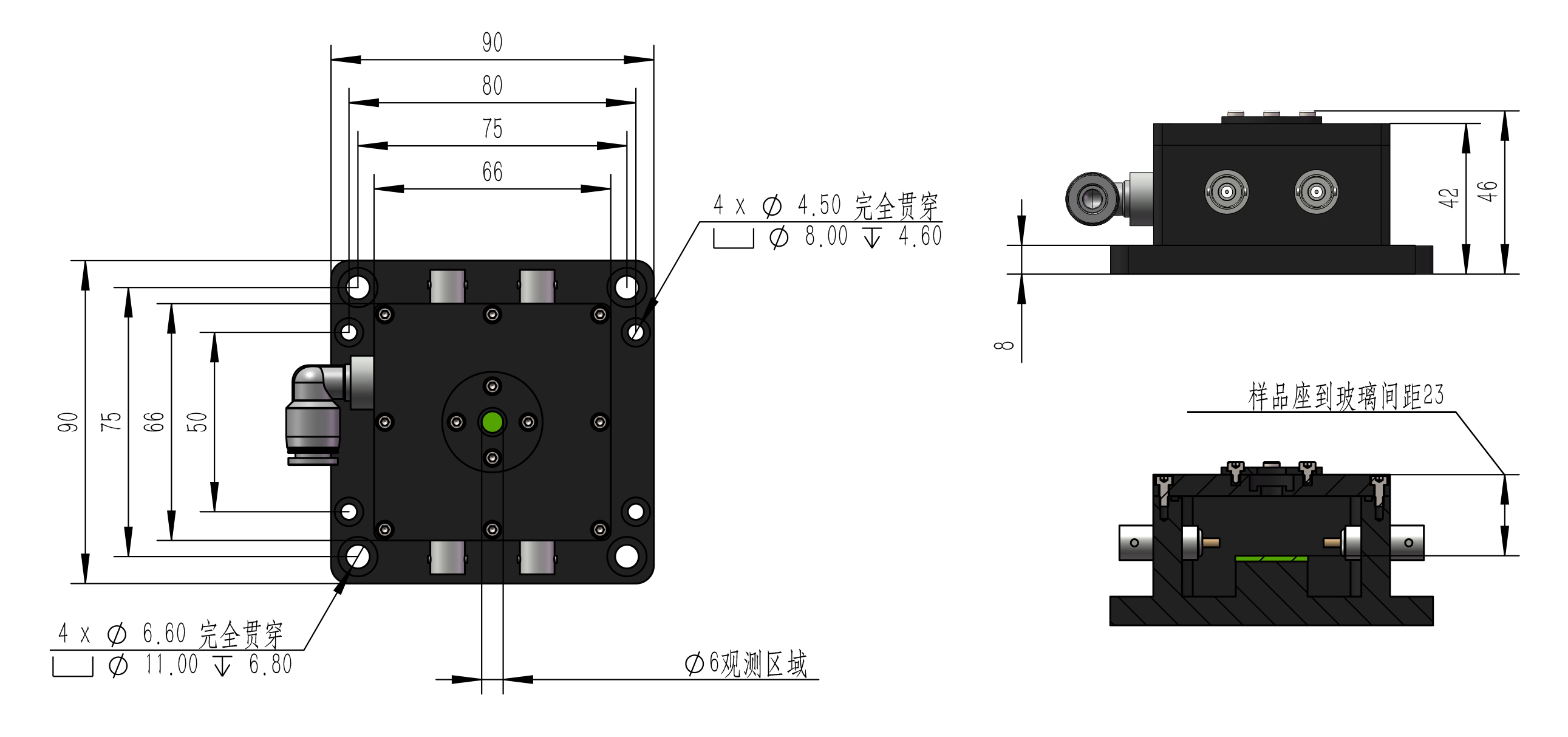

尺寸信息

敏感器件光电测量腔 OE-907042-SAPPHIRE1003 产品图 详情图 2
